Installation eines Hyperchargers
Von: Coyote, VROC# 350
Zuerst muß der Tank und die Sitzbank entfernt werden. Wie das geht erfährt man
hier.

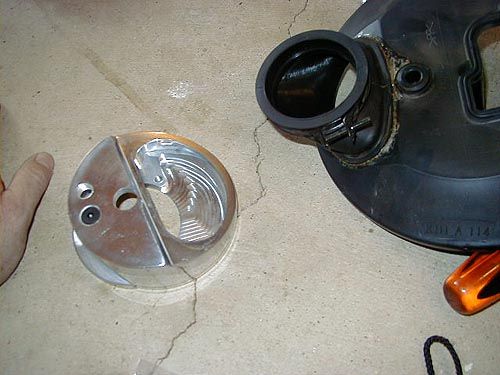

Der schwarze Ansaugkanal welcher die Luftfilterplatte mit dem Vergaser verbindet....
... muß entfernt werden und an ...

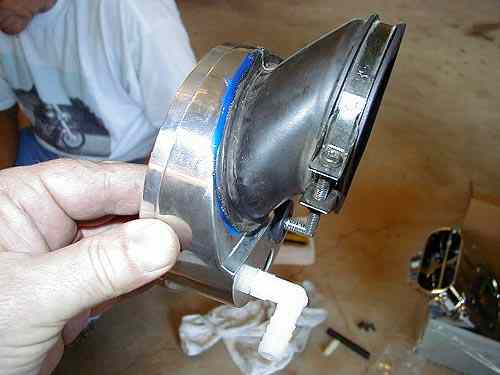

... die Hyperchargerplatte geklebt werden (mit Silikondichtmittel).

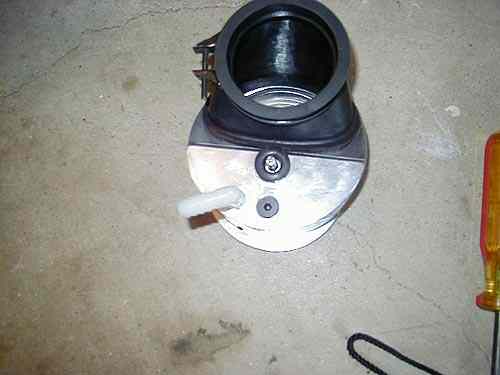

Weißes Winkelstück an der Adapterplatte anbringen (Schlauchanschluß für die Motorentlüftung).

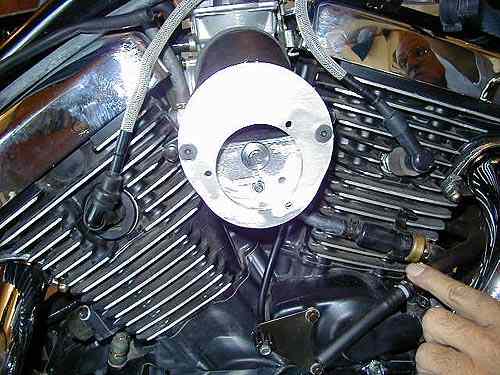

Haltebleche an den Zylindern anschrauben ...
... und die Hypercharger Adapterplatte daran befestigen.

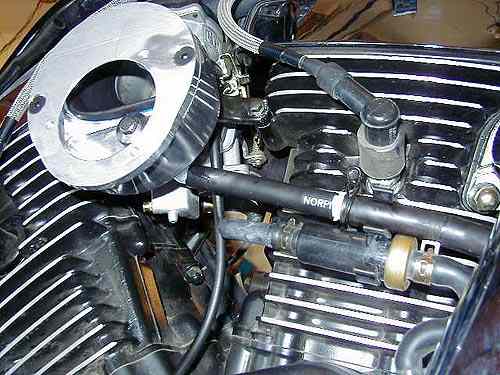

Zum Lieferumfang des Hyperchargers gehört eine Verlängerung um die Motorentlüftung zu verlängern. Verlängerung einstecken und ...
... mit der Adapterplatte verbinden.

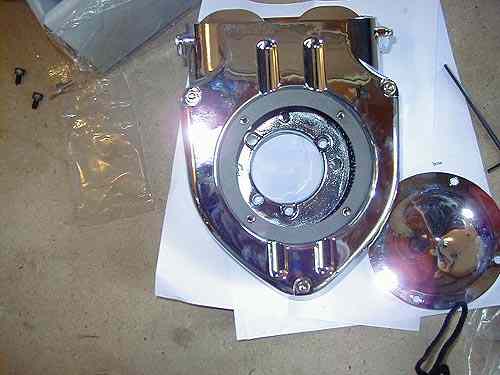

Entfernen Sie die Mittelabdeckung des Hypercharger.

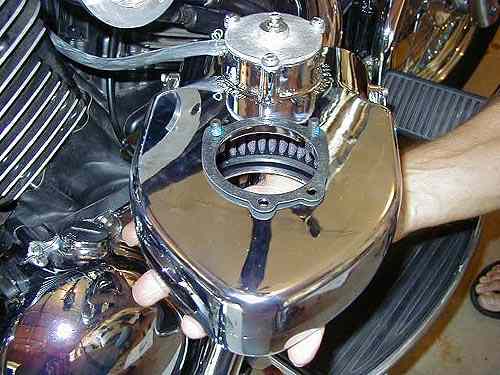

Den Hypercharger laut Anleitung zusammenbauen und Dichtung anbringen.

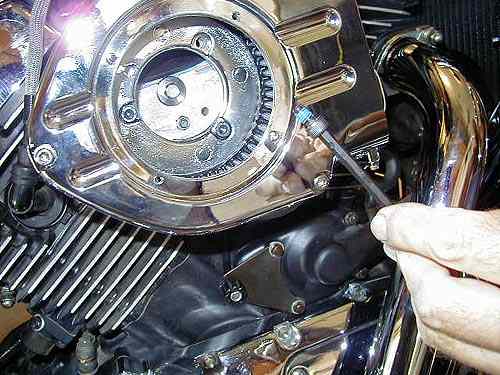

Den Hypercharger an der Adapterplatte anschrauben, dabei unbedingt Loctite verwenden. Sollten sich die Schrauben lösen, so würden
sie angesaugt und würden im Motorraum einen nicht unerheblichen Schaden anrichten.
Mittelabdeckung wieder anbringen.

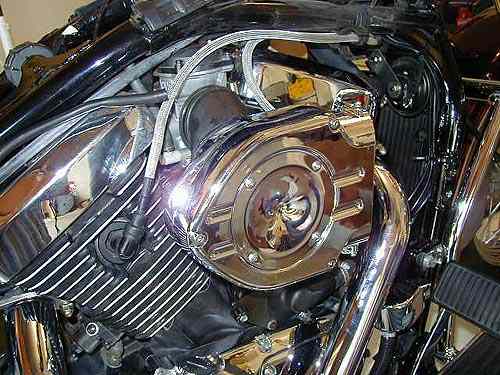

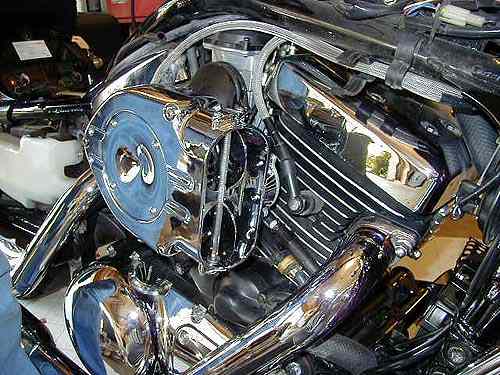

Und fertig!
