Lage des Sicherungskasten ändern

Von: Oldsarge, Website: http://members.tripod.com/oldsarge

Muß man wirklich den Sitz ausbauen um eine Sicherung zu wechseln oder um eine Sicherung zu überprüfen? Muß man das Werkzeug hervorholen den Sitz demontieren und schweißgebadet feststellen das der Fehler nicht an der Sicherung liegt, sondern das die Glühbirne durchgebrannt ist?
Hier kommt die Lösung!

Achtung:
Der seitliche Werkzeugkasten, der Batteriekasten und der Sicherungskasten werden eingeschnitten bzw. unwiederruflich verändert!

Vulcancruiser.De Technik-Archiv

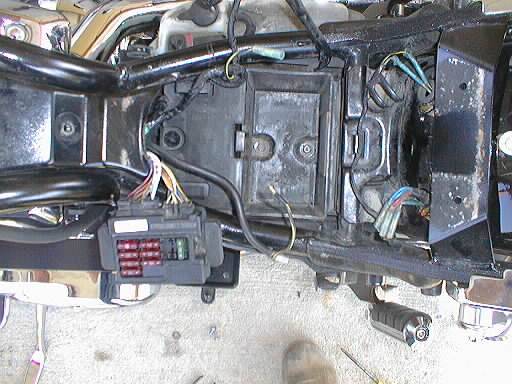

Beginnen wir damit das wir den Kraftstofftank, die Seitenverkleidungen und die Batterie entfernen. Auf dem bild sieht man den leeren Batteriekasten und den herausgeschobenen Sicherungkasten. Entfernen Sie die drei Schrauben, die innen den Batteriekasten halten, und die vier Schrauben, welche die Werkzeugbox halten. Der Batteriekasten kommt nocht nicht heraus.

Vulcancruiser.De Technik-Archiv

Entfernen Sie die zwei Befestigungsbolzen vom Kühlmittelbehälter und schwenken diesen zur Seite.

Vulcancruiser.De Technik-Archiv

Entfernen Sie jetzt das Zündungmodul, das an der Seite des Batteriekastens angebracht ist.

Vulcancruiser.De Technik-Archiv

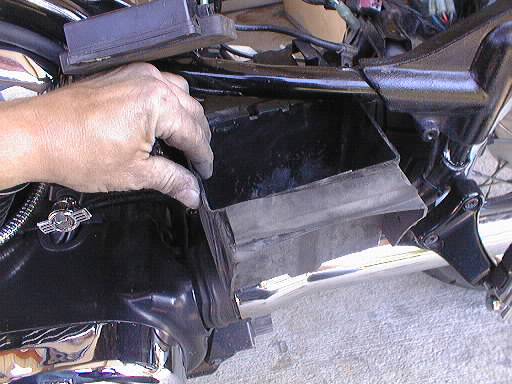

Drehen Sie jetzt den Batteriekasten und ziehen ihn auf der linken Seite aus dem Rahmen.

Vulcancruiser.De Technik-Archiv

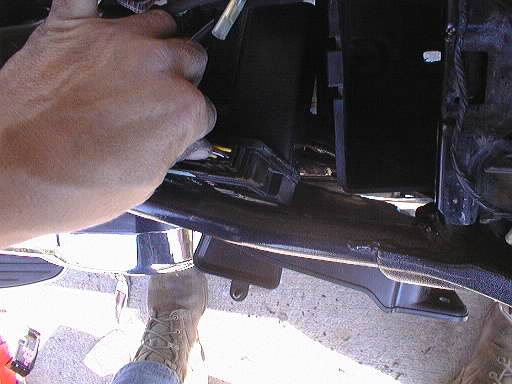

Drücken Sie den Clip zusammen und stecken ihn durch den Rahmen. Dadurch wird der Kabelstrang etwas gelockert und wir können den Sicherungskasten besser lösen. Bei dieser Gelegenheit habe ich direkt den Kupplungsschlauch neu verlegt. Anstelle durch den Rahmen, habe ich ihn aussen entlang gelegt.

Vulcancruiser.De Technik-Archiv

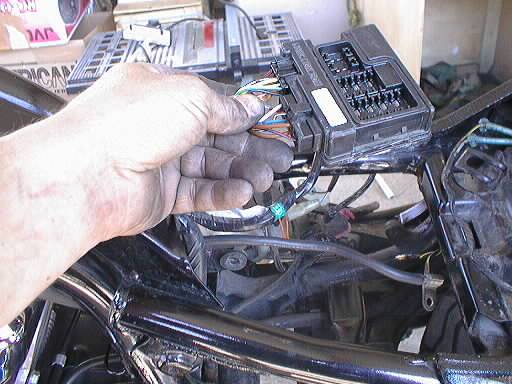

Dies ist ein Bild mit den abgeschnittenen "Halteohren" des Sicherungskasten. Diese müssen abgeschnitten da der Kasten sonst nicht an die neue Position paßt. Achten Sie beim Abschneiden darauf das der Gummi-O-Ring, welcher den Kasten abdichtet, nicht beschädigt wird.

Vulcancruiser.De Technik-Archiv

Halten Sie den Sicherungskasten gegen die Rückseite der seitlichen Platte und zeichnen Sie die Schnittlinie an. Mit einer Säge wird dann entlang der Linie eingesägt. Der Werkzeugkasten wird nicht komplett abgesägt sondern nur soweit eingesägt bis die Sicherung von außen zugänglich sind.

Vulcancruiser.De Technik-Archiv

Hier der fertige Zuschnitt des Werkzeugkastens.

Vulcancruiser.De Technik-Archiv

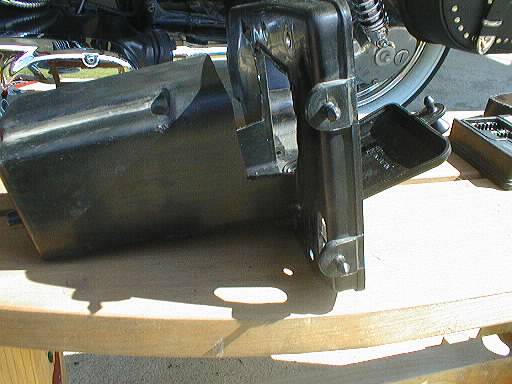

Ansicht vom Werkzeugkasten mit angepaßten Sicherungskasten.

Vulcancruiser.De Technik-Archiv

Nun wird der Batteriekasten beschnitten. Ich verlängerte auch die Befestigungslöcher in der Unterseite des Batteriekastens, dadurch kann er hin und her geschoben werden um besseren Sitz zu erhalten. Wenn das Vorderteil abgeschnitten wird, erhält man viel Raum unter dem Sitz für neue Änderungen und Verrücktheiten.

Vulcancruiser.De Technik-Archiv

Setzen Sie jetzt den Batteriekasten und den Werkzeugkasten wieder ein. Nicht festziehen - Sie erleichtern sich dadurch den Einbau des Sicherungskasten in dem Schlitz, den Sie vorher eingeschnitten haben. Sichern Sie den Sicherungskasten mit doppelseitigem Klebeband ("Honigband").

Vulcancruiser.De Technik-Archiv

Wenn Sie den Batteriekasten einsetzen, dann überprüfen Sie ob die Rückseite mit dem Rahmenquerträger gut abdichtet. Der Hinterreifen ist hinter dem Batteriekasten und wirft bei Regenfahrten Dreck und Wasser an den Kasten.

Vulcancruiser.De Technik-Archiv

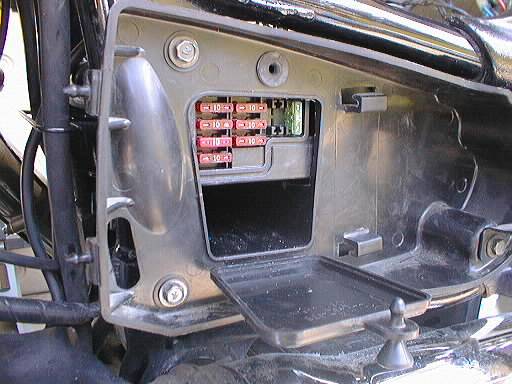

Und fertig! Jetzt kann der Sicherungswechsel kommen.
