Hier möchte ich euch eine Bauanleitung für einen Topcaseträger vorstellen, der von mir speziell für die "VN 1600" gebaut wurde. Mit kleinen Abänderungen der Maße sollte es auch
für die "VN 1500" kein Problem sein diesen Träger zu bauen.
Benötigt wird an Material Eisenrohr (Luftleitugsrohr oder Hydraulikrohr aus dem Fahrzeugbau) mit einem Durchmesser von ca 12mm. und Flacheisen in der Stärke von 4-5mm. und einer Breite

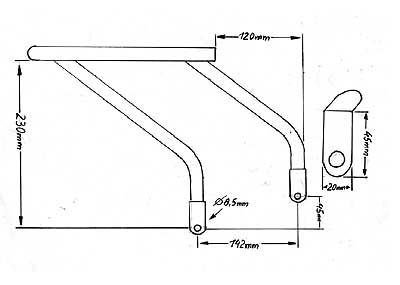

von ca. 15-20mm. Ich denke die Zeichnung ist wie immer selbsterklärend.
Das Maß von 230mm. in der Höhe ergab sich aus der Höhe des Nummernschildes, welches bei der "VN 1600" über dem Rücklicht installiert ist. Sollte das Nummernschild unter dem
Rücklicht installiert sein (zb. Die älteren Modelle der "VN 1500") kann dieses Maß je nach Wunsch natürlich geändert werden. Auch die 120mm. können variieren. Dieses Maß habe ich
nach dem Topcase gewählt welches ich verwendete, um eine normale Sitzposition des Mitfahrers zu gewährleisten. Das Maß ergab sich aus dem Abstand der Sitzbank zur Topcaselehne. Das Flacheisen
wird, wie auf der Zeichnung zu sehen, auf Maß geschnitten und abgekantet. Die abgekantete Fläche sollt hierbei so lang sein wie das Flacheisen breit ist (also 15-20mm.).

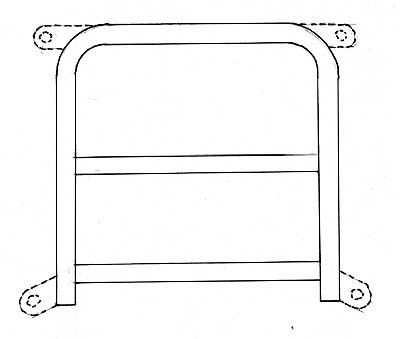

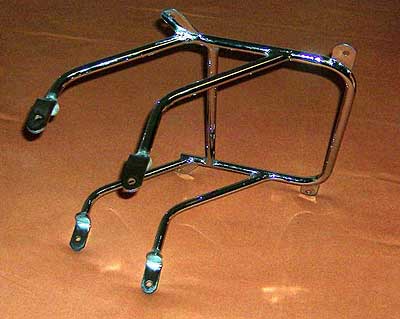

Kommen wir nun zu der "Trägerplattform". Auch diese kann jeder gestalten, wie er möchte. Ich habe mich für die unten gezeigte Variante entschieden. Dieser Träger ist ebenfalls aus
Eisenrohr gefertigt. Die Maße des Trägers habe ich hier bewusst weg gelassen da jeder ein anderes Topcase bevorzugt, und darum auch die Befestigungspunkte völlig unterschiedlich sind.
Die Befestigungspunkte auf dieser Zeichnung, die gestrichelt eingezeichnet sind, sind also nur Beispiele und zeigen meine Variante der Befestigung. Eventuell könnte man die mittleren
Streben durch Flacheisen ersetzen und darin die erforderlichen Löcher zum befestigen des Topcase bohren. Hier ist die Fantasie eines jeden Bastlers gefragt. Zum Schluss habe ich den
gesamten Träger verchromen lassen. Natürlich kann das Teil auch jeder in der Farbe seiner Wahl spritzen.
