Abnehmbare Satteltaschenhalter
Original von Bidschäi
Selbstbau einer abnehmbaren Satteltaschenhalterung für VN 1500 Classic.

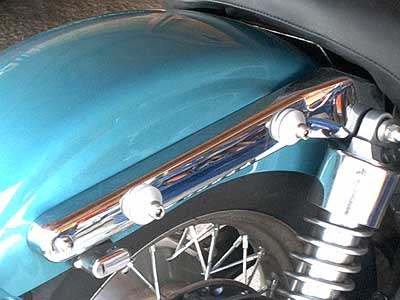

Die Aufnahmeköpfe:
Man nehme etwas Rundmaterial (V2 oder wie hier Alu), in diesem Falle mit den Maßen 35mm Durchmesser und 20mm stark. Die hintere Seite lässt
man ca 3mm Stehen, und dann dreht, oder fräst, man eine 3mm Nut, welche sich 20mm in das Material zieht, so dass man noch einen Mittelsteg
von 15mm hat. Die Vorderseite dreht man etwas konisch ab (für die Optik und fürs bessere einsetzen der Halter). In der Mitte wird dann eine
Bohrung von 8mm gemacht, damit es mit den Fenderstruts verschraubt werden kann.
Die Taschenhalter:

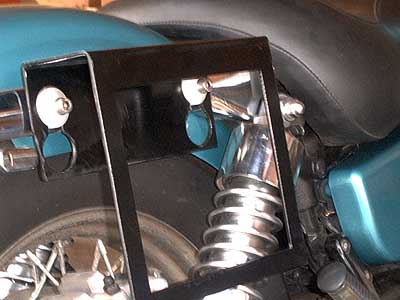

Für die Satteltaschen braucht man dann ein, den Maßen der Satteltaschen, angepaßtes Blech, hier 3mm stark, wegen der Stabilität, welches 180mm
über die Taschenhöhe hinaus geht, weil nach einem Abstand, hier 100mm und dann 80mm, umgekantet werden muss (die 80mm je nach dem der Abstand
von den Taschen zum Moped sein muss, wegen den Dämpfern). Vor dem Umkanten werden die Löcher gebohrt.

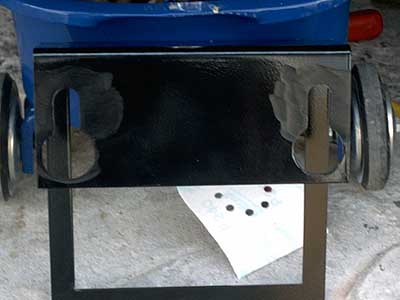

Ca. 5mm von oben, wird dann die Lochung (um 180° gedreht, damit es nach der Umkantung auch richtig ist) angesetzt (hier 36mm Rund-und direkt
folgend ein 16mm Langloch auf 20mm Länge), damit das Blech von den Aufnahmeköpfen gehalten wird. An der Sicherung bin ich noch am überlegen,
aber warscheinlich wird sowas nicht unbedingt benötigt, aber wie heißt es doch: SICHER IST SICHER !

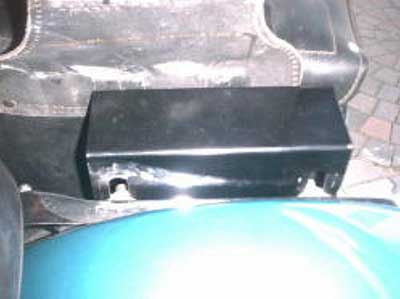

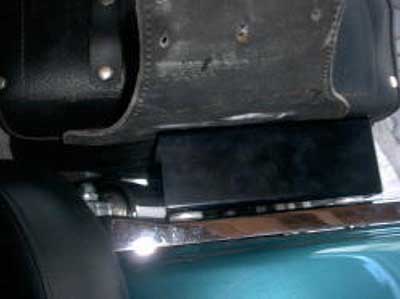

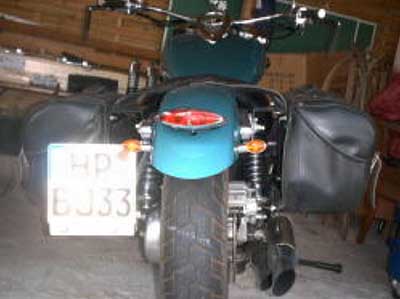

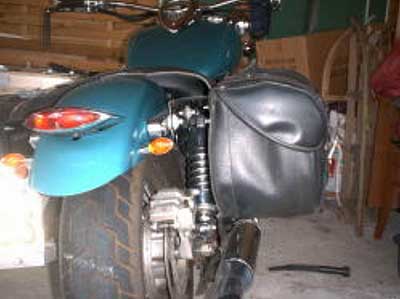

Die Satteltaschen werden dann mit den Haltern verschraubt (innen mit zwei Blechstreifen) und man kann sie, je nach Bedarf, einhängen.
