Coyote - Luftfilter - Kit

Dieses Kit paßt nur auf die Vergaserversionen der 1500 Classic und auf die der Classic Tourer.


Montageschritte 11 - 20

11. Wenn Sie beabsichtigen die Nadel zu justieren oder die Nadel auszutauschen, dann ist jetzt der richtige Zeitpunkt dafür. Öffnen Sie die Oberseite des Vergasers. Wichtig bei diesen Arbeiten, sowie beim Zusammenbau, ist das die Membran nicht verletzt wird. Eine defkte Membran erkennt man am Leistungsverlust und an der schlechten Gasannahme.
    (Siehe auch: Vergaser umdüsen).


12. Vergaser wieder am Einlaß befestigen.


13. Jetzt muß die Bohrung (vom CrossOver-Rohr) in der Vergaserplatte geschlossen werden. Dazu schneiden Sie etwas Aluminum in die paßende Größe, bohren zwei Löcher in die Platte und verschrauben dadurch den Aluminumstreifen. Das Ganze dichten Sie mit Silikon ab und überprüfen auf Luftundurchlässigkeit.


    Original Vergaserplatte


    Modifizierte Vergaserplatte
    In der Abbildung wurde ein Streifen selbstklebendes Schaumgummi am Rand der Platte zur Abdichtung aufgeklebt, da später ein 9 Zoll Filter installiert wird. Beim 8,5 Zoll Filter ist diese Abdichtung nicht notwendig.


14. Bringen Sie den Haltewinkel und die Vergaserplatte am Motor wieder an. Schließen Sie den Kurbelwellenentlüftungsschlauch an der Platte an. Überprüfen Sie, das Sie alle Löcher auf der Vergaserplatte verschlossen haben, bzw Schläuche angeschlossen sind. Wir möchten schließlich keine ungefilterter Luft im Motor haben.


15. Überprüfen Sie die Vergaserplatte auf festen Sitz.


16. Säubern Sie nun gründlich die Vergaserplatte. Die Abdeckung vom K&N Filterinstallationssatz wird nur bei der 9 Zoll Version benötigt. Bei der 8,5 Zoll Version kann diese weggeschmissen werden, da die Morosso Abdeckung später installiert wird.


17. Setzen Sie nun den Filter ein und achten Sie auf eine gute Abdichtung der Dichtungslippen. Der 9 Zoll Filter hat eine ovale Nut, welche sich der Platte anpaßt. Nach ein paar Stunden hat er diese Form angenommen und paßt nach jedem Ein- und Ausbau wieder tadellos.
    Der 8,5 Zoll paßt sofort.


18. Bringen Sie Deckplatte mit der Schraube an. Ziehen Sie die Schraube NICHT zu fest an. Sobald die Schraube festsitzt, drehen Sie die Schraube wieder 1/8 bis 1/4 Umdrehung heraus. Der Plastiksteg von der Vergaserplatte bricht sehr leicht ab!!!


19. Tank und Sitzbank montieren.


20. Schlüssel umdrehen - Starten - Fahren

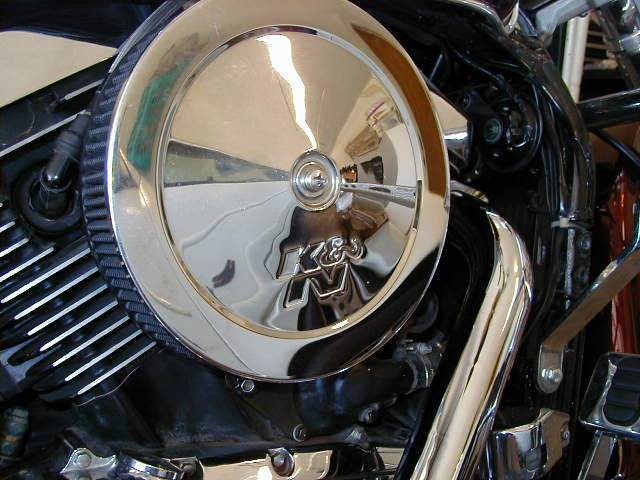

9" K&N Filter
